OpenBLT para la tarjeta Bluepill Plus STM32F103C8Tx

Introducción

Este proyecto permite el uso del bootloader de arranque OpenBLT en las tarjetas de desarrollo Bluepill Plus y Blackpill, proporcionando una solución ligera y flexible para actualizaciones de firmware en sistemas basados en STM32.

Motivación

Este proyecto se desarrolló con el objetivo de habilitar la actualización de firmware a través del protocolo CAN para una red de microcontroladores. En aplicaciones futuras, como un sistema acuapónico automatizado para la cría de peces, crustáceos y plantas, estos microcontroladores gestionarán subsistemas como riego, iluminación y humedad. Las actualizaciones de firmware confiables y escalables son esenciales para mantener un sistema de control distribuido.

Tarjeta Bluepill Plus STM32F103C8T6

En esta etapa, el bootloader OpenBLT es completamente funcional a través de las interfaces RS232 y CAN en la tarjeta Bluepill Plus.

La documentación para el dispositivo está disponible en su repositorio de GitHub, y también se puede encontrar un buen resumen en stm32-base.org.

Tarjeta Blackpill V3.0 STM32F411CEU6

También estoy evaluando la board Blackpill V3.0 para uso futuro. Aunque carece de soporte integrado para CAN y tiene menor prioridad para el proyecto con OpenBLT, planeo portar el bootloader una vez que la implementación basada en Bluepill esté completa.
La documentación está disponible en el repositorio de GitHub de la tarjeta. Según el esquema y los detalles del hardware, el Microcontrolador STM32F411 parece ser compatible con el STM32F403, requiriendo solo adaptaciones menores para el desarrollo.
Un resumen útil también se proporciona en stm32-base.org.

OpenBLT

OpenBLT es de código abierto y está licenciado bajo la Licencia Pública General de GNU v3 (GPLv3). Fue creado y es mantenido por Feaser. Puedes visitar su sitio web oficial para obtener más información y documentación.

Aplicaciones de Prueba

Las aplicaciones de prueba fueron obtenidas del repositorio de GitHub de John Blaiklock, y el código fuente original fue adaptado para este proyecto.

Portando OpenBLT a STM32F103C8Tx

El código fue portado del demo del proyecto openblt STM32F103RB (con la tarjeta STM32 Nucleo-64) a una bluepill con el micro STM32F103C8Tx.

Descargar OpenBLT

El paquete completo de OpenBLT está disponible en la página de descargas de Feaser.

Preparar un entorno de trabajo

Crea un directorio de trabajo para el proyecto Bluepill:

 mkdir ~/openBLT_bluepill
 cd ~/openBLT_bluepill

Copia las carpetas desde openblt_v011901/Target/Demo/ARMCM3_STM32F1_Nucleo_F103RB_GCC/ a ~/openBLT_bluepill/:
- Boot/
- Prog/
Copia la carpeta openblt_v011901/Target/Source/ARMCM3_STM32F1/ a ~/openBLT_bluepill/Source.

Copia los siguientes archivos .c y .h desde openblt_v011901/Target/Source/ al directorio ~/openBLT_bluepill/Source/:

  openblt_v011901/Target/Source/asserts.c
  openblt_v011901/Target/Source/asserts.h
  openblt_v011901/Target/Source/backdoor.c
  openblt_v011901/Target/Source/backdoor.h
  openblt_v011901/Target/Source/boot.c
  openblt_v011901/Target/Source/boot.h
  openblt_v011901/Target/Source/can.h
  openblt_v011901/Target/Source/com.c
  openblt_v011901/Target/Source/com.h
  openblt_v011901/Target/Source/cop.c
  openblt_v011901/Target/Source/cop.h
  openblt_v011901/Target/Source/cpu.h
  openblt_v011901/Target/Source/file.c
  openblt_v011901/Target/Source/file.h
  openblt_v011901/Target/Source/mb.c
  openblt_v011901/Target/Source/mb.h
  openblt_v011901/Target/Source/net.c
  openblt_v011901/Target/Source/net.h
  openblt_v011901/Target/Source/nvm.h
  openblt_v011901/Target/Source/plausibility.h
  openblt_v011901/Target/Source/rs232.h
  openblt_v011901/Target/Source/timer.h
  openblt_v011901/Target/Source/usb.h
  openblt_v011901/Target/Source/xcp.c
  openblt_v011901/Target/Source/xcp.h

Actualiza las definiciones del microcontrolador: Usa un proyecto existente de STM32CubeIDE dirigido al Micro STM32F103C8Tx. Reemplaza su script del linker y el startup con los correspondientes del micro en el proyecto.

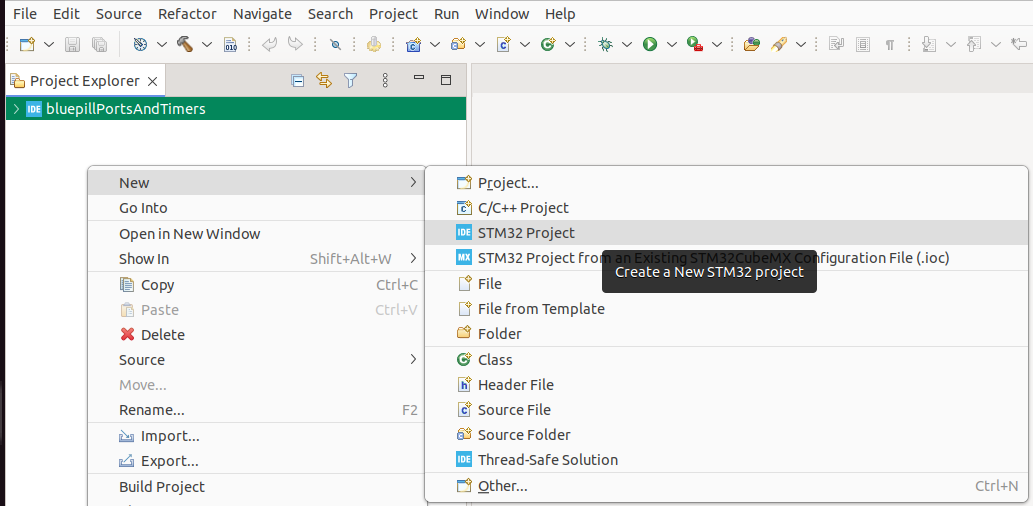

1. Crea un nuevo proyecto en STM32CubeIDE, ve a File > New > STM32 Project
2. Selecciona el MCU.
  - En la pestaña de selección de MCU/MPU, busca y selecciona STM32F103C8T6.
  - Nombra tu proyecto y haz clic en Finalizar.

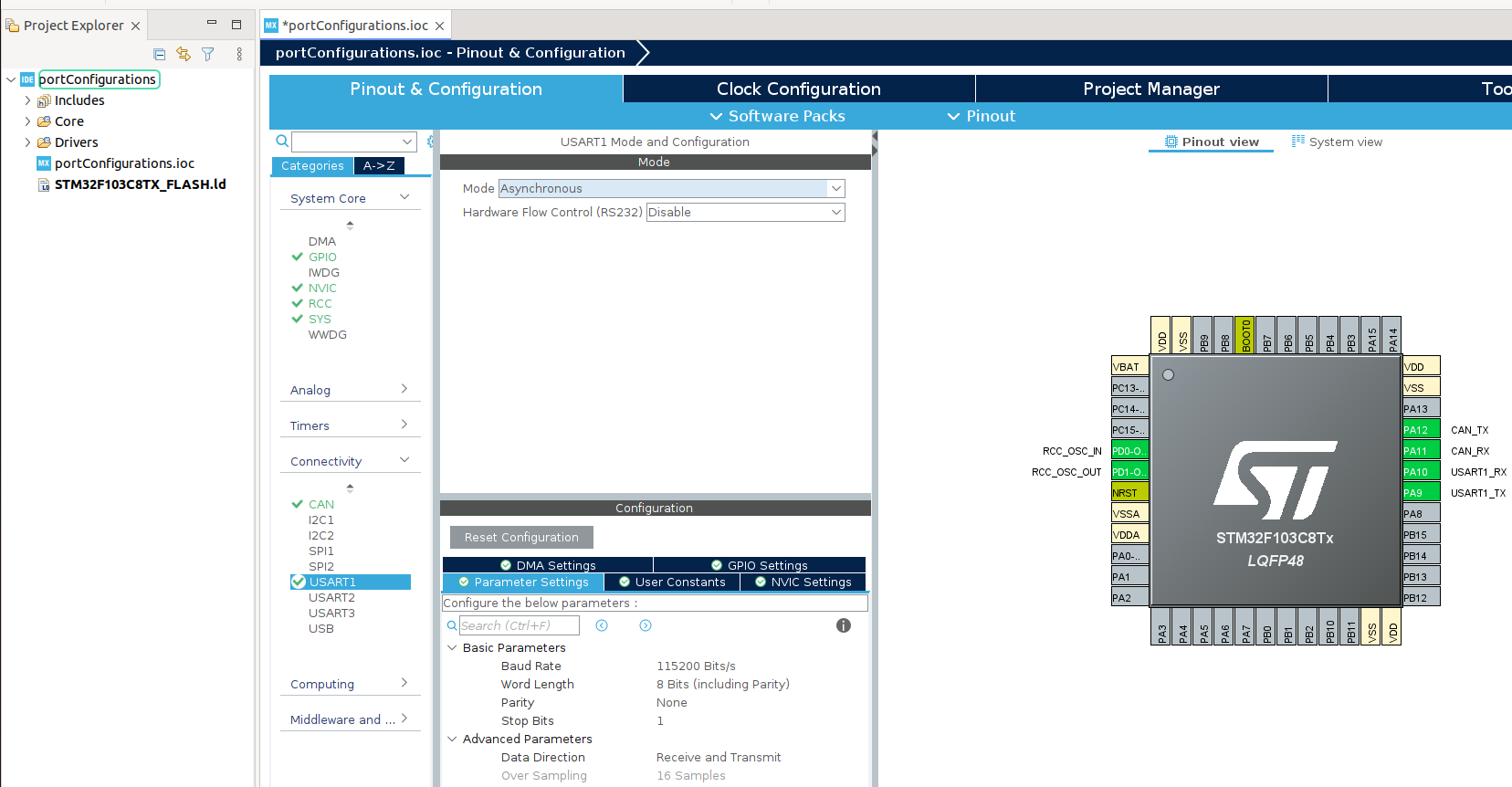

3. Configura los ajustes de periféricos
  - Abre el archivo .ioc de tu proyecto.
  - Habilita los siguientes periféricos:
    - Bus CAN
    - USART1
    - RCC: Configura para usar HSE (Fuente de Reloj Externa)

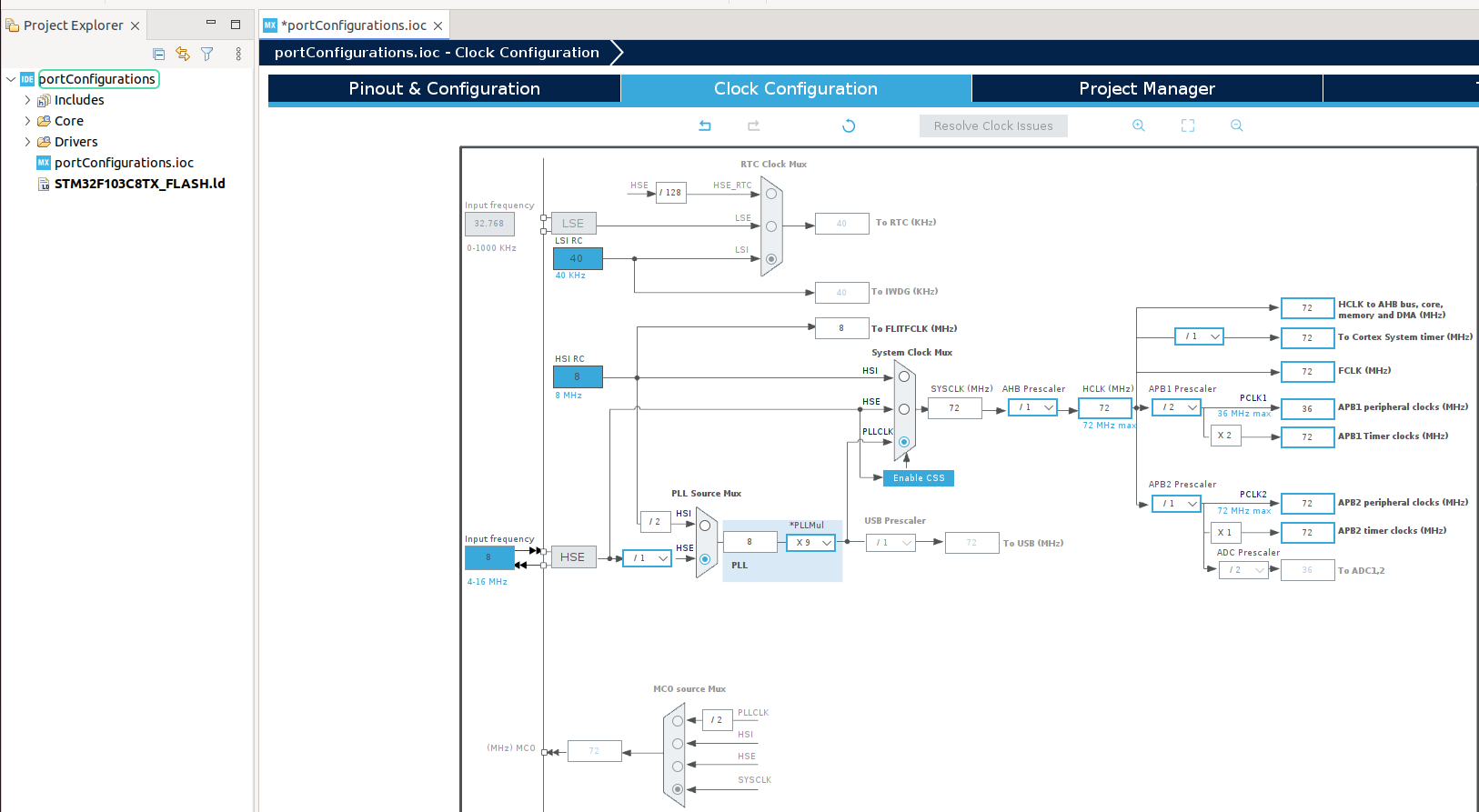

4. Configura el reloj del sistema.
  1. Abre la pestaña de Configuración de Reloj.
  2. Conecta o configura:
    - PLL Source Mux a HSE
    - PLLMUL a ×9
    - System Clock Mux a PLLCLK
    - APB1 Prescaler a /2
5. Reemplaza los archivos de inicio en el proyecto OpenBLT
  - Elimina los archivos predeterminados del demo de OpenBLT:
    cd ~/openBLT_bluepill/Boot rm STM32F103RB_FLASH.ld startup_stm32f103xb.s
  - Copia los archivos de STM32CubeIDE:
    cp ~/STM32CubeIDE/workspace_1.18.1/`YourProjectName`/STM32F103C8TX_FLASH.ld . cp ~/STM32CubeIDE/workspace_1.18.1/`YourProjectName`/Core/Startup/startup_stm32f103c8tx.s .
6. Cambia el tamaño de la sección de memoria FLASH en las difiniciones del linker.
```
/* Memories definition */
MEMORY
 {
  RAM    (xrw)    : ORIGIN = 0x20000000,   LENGTH = 20K
-  FLASH    (rx)    : ORIGIN = 0x8000000,   LENGTH = 64K
+  FLASH    (rx)    : ORIGIN = 0x8000000,   LENGTH = 8K
 }
```

Compila el proyecto.

Modifica el archivo Makefile
Actualiza el Makefile para usar tu ARM toolchain instalada y para referenciar los archivos de enlace y de inicio correctos:

#TOOL_PATH=C:/PROGRA~2/GNUTOO~1/82018-~1/bin/
-TOOL_PATH=
+TOOL_PATH=~/arm-tools/gcc-arm-none-eabi-10.3-2021.10/bin/
STDFLAGS    = -mcpu=cortex-m3 -mthumb -std=gnu11 -fstack-usage -Wall -specs=nano.specs
STDFLAGS   += -fdata-sections -ffunction-sections -Wall -g -Wno-strict-aliasing
-OPTFLAGS    = -Os
+OPTFLAGS    = -Os -flto
DEPFLAGS  = -MT $@ -MMD -MP -MF $(OBJ_PATH)/$*.d
CFLAGS      = $(STDFLAGS) $(OPTFLAGS)
CFLAGS     += -DUSE_FULL_LL_DRIVER -DUSE_HAL_DRIVER -DSTM32F103xB
CFLAGS     += -D__weak="__attribute__((weak))" -D__packed="__attribute__((__packed__))"
CFLAGS     += $(INC_PATH)
AFLAGS      = $(CFLAGS)
LFLAGS      = $(STDFLAGS) $(OPTFLAGS)
-LFLAGS     += -T"STM32F103RB_FLASH.ld" -Wl,-Map=$(BIN_PATH)/$(PROJ_NAME).map
+LFLAGS     += -T"STM32F103C8TX_FLASH.ld" -Wl,-Map=$(BIN_PATH)/$(PROJ_NAME).map
LFLAGS     += -Wl,--gc-sections $(LIB_PATH)
OFLAGS      = -O srec
ODFLAGS     = -x
SZFLAGS     = -B -d
RMFLAGS     = -f
...
#| Make ALL                                                                             |
#|--------------------------------------------------------------------------------------|
+.PHONY: prepare_dirs
+prepare_dirs:
+mkdir -p $(OBJ_PATH)
+mkdir -p $(BIN_PATH)

.PHONY: all
-all: $(BIN_PATH)/$(PROJ_NAME).srec
+all: prepare_dirs $(BIN_PATH)/$(PROJ_NAME).srec

$(BIN_PATH)/$(PROJ_NAME).srec : $(BIN_PATH)/$(PROJ_NAME).elf
...
        @echo +++ Linking [$(notdir $@)]
        @$(LN) $(LFLAGS) -o $@ $(patsubst %.o,$(OBJ_PATH)/%.o,$(^F)) $(LIBS)
+.PHONY: $(BIN_PATH)/$(PROJ_NAME).bin
+$(BIN_PATH)/$(PROJ_NAME).bin:
+      @$(OC)  -O binary $(BIN_PATH)/$(PROJ_NAME).elf $@
+
#|--------------------------------------------------------------------------------------|
#| Compile and assemble                                                                 |

Prueba la compilación.
Navega a la carpeta del proyecto y compila:
```
cd ~/openBLT_bluepill/Boot/
make clean all
```
Si todo está configurado correctamente, el proceso de compilación debería completarse sin errores y generar los binarios del firmware.

Ahora estás listo para portar el código fuente.

Configurar y desplegar OpenBLT en la tarjeta Bluepill

Para habilitar la comunicación a través de las interfaces UART y CAN con OpenBLT en la tarjeta Bluepill (STM32F103C8T6), necesitarás modificar varios archivos fuente en el directorio Boot/. Estos cambios configuran cómo el bootloader interactúa con el hardware del microcontrolador.

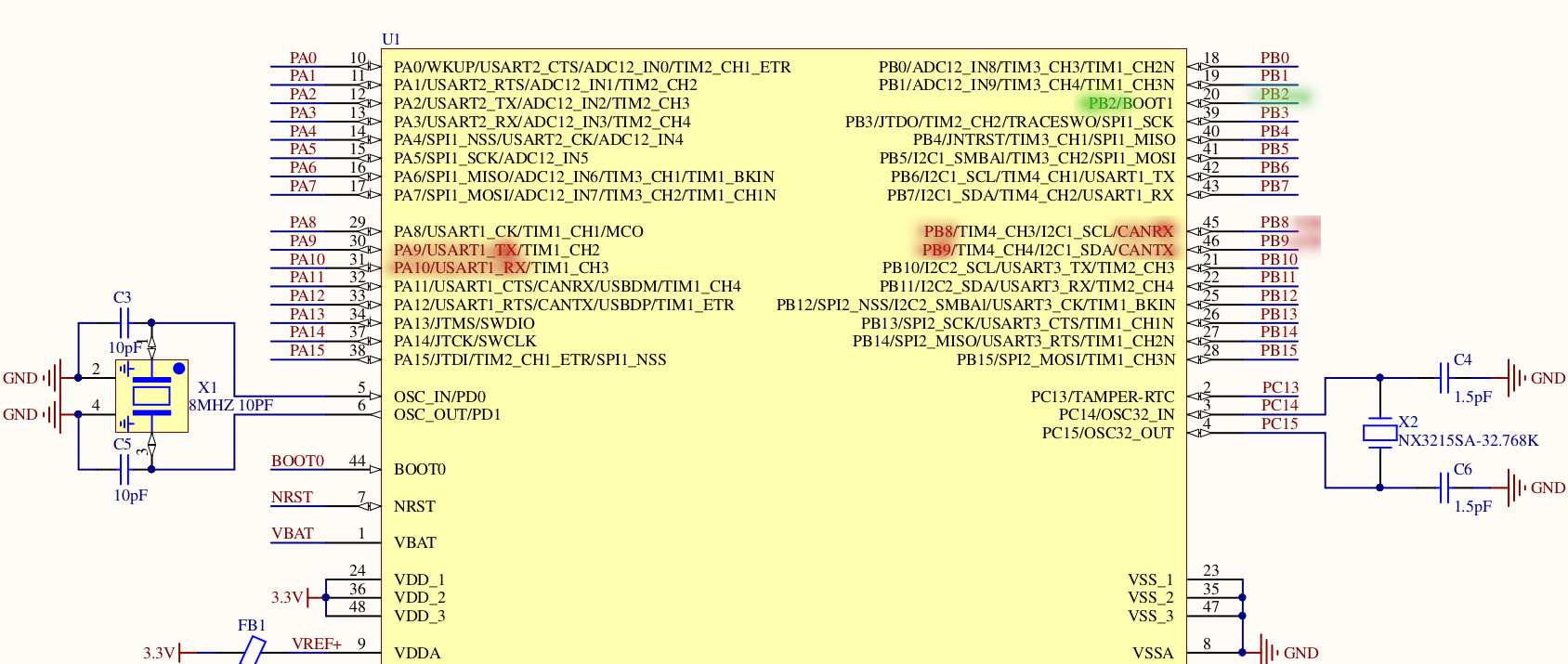

Consideraciones de hardware

La tarjeta original NUCLEO-STM32F103RB usa USART2 para la comunicación serial, con USART2 RX en Port A3 y USART2 TX en Port A2. También usa CAN1 para la comunicación CAN, típicamente remapeada a CAN_RX en Port B8 y CAN_TX en Port B9 mediante la función de remapeo alternativo. Además, el LED de usuario en la tarjeta NUCLEO está conectado a Port A5.

UART

Para este proyecto, la comunicación UART usará USART1, que está mapeada a:

USART1 TX: Port A9
USART1 RX: Port A10

Estos pines son estándar en la tarjeta Bluepill para USART1 y son compatibles con el hardware.

CAN

Para la comunicación CAN en la tarjeta Bluepill Plus, se usa CAN1. El mapeo de pines sigue siendo el mismo que en la tarjeta NUCLEO debido al uso de remapeo de funciones alternativas:

CAN1_RX: Port B8
CAN1_TX: Port B9

GPIOs

El mecanismo de entrada de puerta trasera no se considera en este proyecto, ya que es poco probable que las aplicaciones futuras lo requieran. Por esta razón, el Port C13, que típicamente se usa para la entrada de puerta trasera en OpenBLT, se desactivará en esta configuración.
El LED de usuario en la tarjeta Bluepill Plus está conectado a Port B2. Esto difiere de la tarjeta Nucleo original (que usa Port A5), por lo que la configuración del LED en el proyecto OpenBLT debe actualizarse para reflejar este cambio de hardware.

Conexiones de hardware

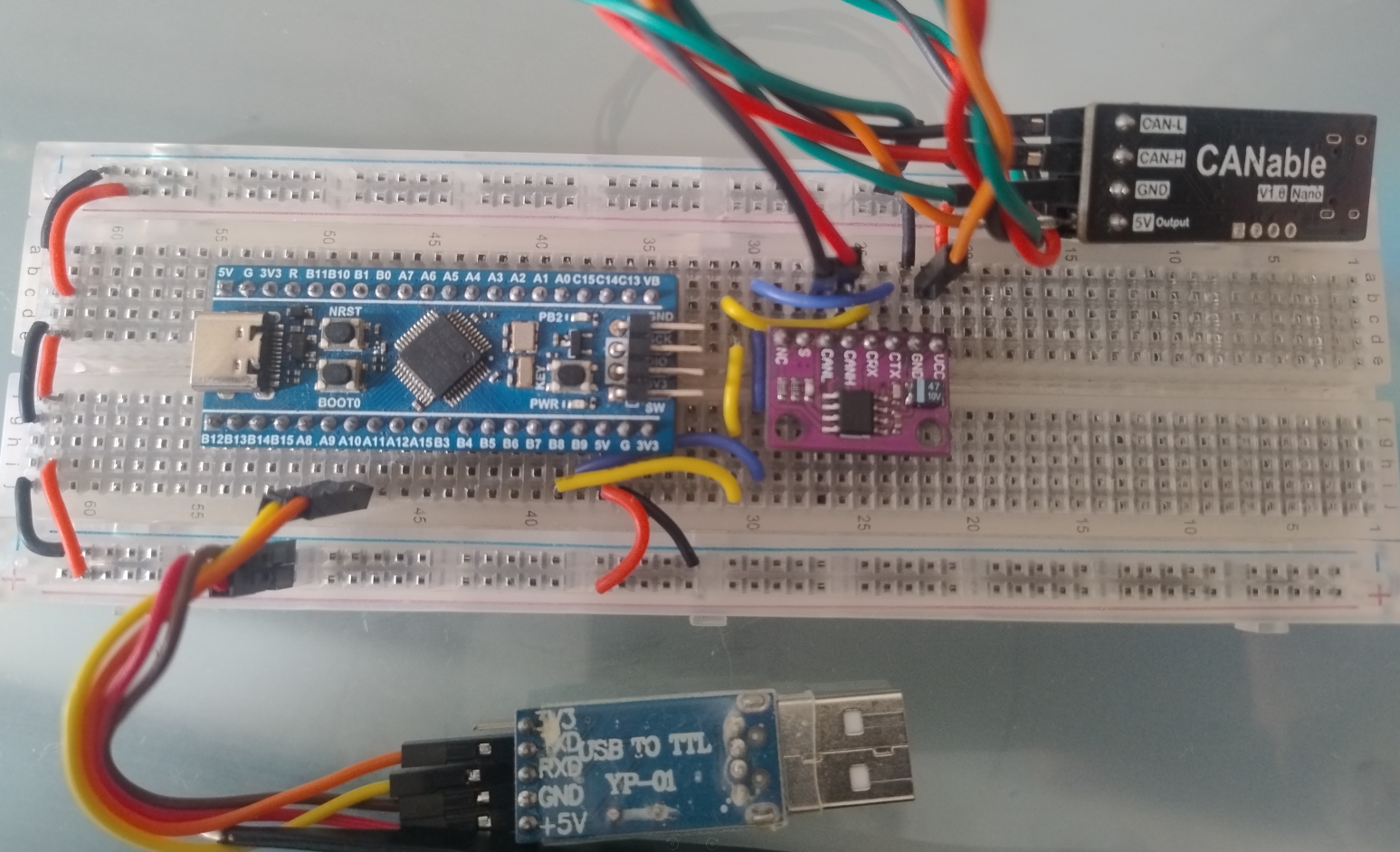

La imagen presenta el sistema.

El sistema está compuesto por los siguientes componentes:

Tarjeta Bluepill Plus
Una versión modificada de la clásica tarjeta Bluepill STM32F103C8T6, equipada con un sitema de energía más estable.

Adaptador USB a TTL
Basado en el chip PL2303 USB-to-serial, este adaptador proporciona una interfaz UART entre la PC y la tarjeta Bluepill Plus, utilizada para actualizaciones de firmware a través de UART.
Conecta los pines GPIO como se especifica en la tabla a continuación:

Resource	GPIO	Board Connector	Device
USART1_TX	PA9	A9	USB to TTL - Rx
USART1_RX	PA10	A10	USB to TTL - Tx
5V	–	5V	USB to TTL - 5V
GND	–	GND	USB to TTL - GND

Transceptor CTJA1051 CAN
Un transceptor CAN de alta velocidad que conecta el periférico CAN del STM32 con el bus CAN físico. Maneja la conversión de niveles de señal y la protección del bus.

CANable v1.0 Nano
Un adaptador USB-to-CAN que conecta el sistema a una PC a través de USB. Permite la carga de firmware y la comunicación a través del bus CAN utilizando protocolos como slcan o candlelight firmware.
El dispositivo CANable debe conectarse directamente al transceptor TJA1051, que sirve como interfaz entre el microcontrolador y el bus CAN. Esta configuración asegura que los niveles de voltaje y la integridad de la señal sea adecuada para una comunicación CAN confiable.

CTJA1051	CANable V1.0 Nano
CAN-L	CAN-L
CAN-H	CAN-H
5V	5V
GND	GND

El transceptor TJA1051 debe conectarse a los pines GPIO del microcontrolador como se especifica en la tabla a continuación:

Resource	GPIO	Board Connector	Device
CAN1_RX	PB8	B8	CTJA1051 - CRx
CAN1_TX	PB9	B9	CTJA1051 - CTx
5V	–	5V	CTJA1051 - 5V
GND	–	GND	CTJA1051 - GND

Cambios de software

blt_conf.h — Header de Configuración del bootloader

Este archivo contiene opciones de compilación que definen el comportamiento de OpenBLT. Debes habilitar las interfaces de comunicación. Para activar UART y CAN, verifica que los puertos estén habilitados en el canal correcto para el caso de Bluepill:

UART: Solo cambia el canal a 0 porque el puerto usado será UART1.

/** \brief Enable/disable UART transport layer. */
#define BOOT_COM_RS232_ENABLE            (1)
/** \brief Configure the desired communication speed. */
#define BOOT_COM_RS232_BAUDRATE          (57600)
/** \brief Configure number of bytes in the target->host data packet. */
#define BOOT_COM_RS232_TX_MAX_DATA       (129)
/** \brief Configure number of bytes in the host->target data packet. */
#define BOOT_COM_RS232_RX_MAX_DATA       (129)
/** \brief Select the desired UART peripheral as a zero based index. */
-#define BOOT_COM_RS232_CHANNEL_INDEX     (1)
+#define BOOT_COM_RS232_CHANNEL_INDEX     (0)

CAN: Para este ejemplo, CAN no necesita cambios.

#define BOOT_COM_CAN_ENABLE             (1)
/** \brief Configure the desired CAN baudrate. */
#define BOOT_COM_CAN_BAUDRATE           (500000)
/** \brief Configure CAN message ID target->host. */
#define BOOT_COM_CAN_TX_MSG_ID          (0x7E1 /*| 0x80000000*/)
/** \brief Configure number of bytes in the target->host CAN message. */
#define BOOT_COM_CAN_TX_MAX_DATA        (8)
/** \brief Configure CAN message ID host->target. */
#define BOOT_COM_CAN_RX_MSG_ID          (0x667 /*| 0x80000000*/)
/** \brief Configure number of bytes in the host->target CAN message. */
#define BOOT_COM_CAN_RX_MAX_DATA        (8)
/** \brief Select the desired CAN peripheral as a zero based index. */
#define BOOT_COM_CAN_CHANNEL_INDEX      (0)

main.c

Este archivo debe actualizarse para configurar el reloj del sistema, los GPIOs y los periféricos requeridos por OpenBLT. Esto incluye:

Inicialización del reloj del sistema (coincidiendo con las configuraciones de PLL de STM32CubeIDE).
Configuración de GPIO para el LED (Port B2).
Inicialización de USART1 para la comunicación UART (TX: PA9, RX: PA10).
Inicialización de CAN1 (RX: PB8, TX: PB9 con remapeo necesario).
Deshabilitar o eliminar la configuración de GPIO de entrada de puerta trasera (por ejemplo, PC13).
Nota: La función de puerta trasera en la arquitectura de este proyecto requiere mayor analisis para un futuro uso. Por ahora, se deshabilitará la configuración del pin GPIO correspondiente. Con esto nos ahorramos el tener que deshabilitar la caracteristica por completo.
Desinicialización de GPIO.

static void SystemClock_Config(void)
{
-  /* Set flash latency. */
-  LL_FLASH_SetLatency(LL_FLASH_LATENCY_2);
-  if (LL_FLASH_GetLatency() != LL_FLASH_LATENCY_2)
-  {
-    /* Error setting flash latency. */
-    ASSERT_RT(BLT_FALSE);
-  }
-
-  /* Enable the HSE clock. */
-  LL_RCC_HSE_EnableBypass();
-  LL_RCC_HSE_Enable();
-  /* Wait till HSE is ready. */
-  while (LL_RCC_HSE_IsReady() != 1)
-  {
-    ;
-  }
-
-  /* Configure and enable the PLL. */
-  LL_RCC_PLL_ConfigDomain_SYS(LL_RCC_PLLSOURCE_HSE_DIV_1, LL_RCC_PLL_MUL_9);
-  LL_RCC_PLL_Enable();
-
-  /* Wait till PLL is ready. */
-  while (LL_RCC_PLL_IsReady() != 1)
-  {
-    ;
-  }
-  LL_RCC_SetAHBPrescaler(LL_RCC_SYSCLK_DIV_1);
-  LL_RCC_SetAPB1Prescaler(LL_RCC_APB1_DIV_2);
-  LL_RCC_SetAPB2Prescaler(LL_RCC_APB2_DIV_1);
-  LL_RCC_SetSysClkSource(LL_RCC_SYS_CLKSOURCE_PLL);
-  /* Wait till System clock is ready. */

-  while (LL_RCC_GetSysClkSource() != LL_RCC_SYS_CLKSOURCE_STATUS_PLL)
- {
-    ;
-  }
-  /* Update the system clock speed setting. */
-  LL_SetSystemCoreClock(BOOT_CPU_SYSTEM_SPEED_KHZ * 1000u);
+   RCC_OscInitTypeDef RCC_OscInitStruct = {0};
+   RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
+
+  /** Initializes the CPU, AHB and APB busses clocks
+  */
+  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
+  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
+  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
+  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
+  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
+  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
+  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
+  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
+  {
+    ;
+  }
+  /** Initializes the CPU, AHB and APB busses clocks
+  */
+  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
+                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
+  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
+  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
+  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
+  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
+
+  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
+  {
+    ;
+  }
} /*** end of SystemClock_Config ***/
...
#if (BOOT_COM_RS232_ENABLE > 0)
   /* UART clock enable. */
-  LL_APB1_GRP1_EnableClock(LL_APB1_GRP1_PERIPH_USART2);
+  LL_APB2_GRP1_EnableClock(LL_APB2_GRP1_PERIPH_USART1);
#endif
#if (BOOT_COM_CAN_ENABLE > 0)
/* CAN clock enable. */
   LL_APB1_GRP1_EnableClock(LL_APB1_GRP1_PERIPH_CAN1);
#endif
/* Configure GPIO pin for the LED. */
-  GPIO_InitStruct.Pin = LL_GPIO_PIN_5;
+  GPIO_InitStruct.Pin = LL_GPIO_PIN_2;   //LED conectado a PB2
   GPIO_InitStruct.Mode = LL_GPIO_MODE_OUTPUT;
   GPIO_InitStruct.Speed = LL_GPIO_SPEED_FREQ_LOW;
   GPIO_InitStruct.OutputType = LL_GPIO_OUTPUT_PUSHPULL;
-  LL_GPIO_Init(GPIOA, &GPIO_InitStruct);
-  LL_GPIO_ResetOutputPin(GPIOA, LL_GPIO_PIN_5);
+  LL_GPIO_Init(GPIOB, &GPIO_InitStruct);
+  LL_GPIO_ResetOutputPin(GPIOB, LL_GPIO_PIN_2);
   /* Configure GPIO pin for (optional) backdoor entry input. */
#if (BOOT_BACKDOOR_HOOKS_ENABLE > 0)
    GPIO_InitStruct.Pin = LL_GPIO_PIN_13;
    GPIO_InitStruct.Mode = LL_GPIO_MODE_FLOATING;
    LL_GPIO_Init(GPIOC, &GPIO_InitStruct);
+#endif
#if (BOOT_COM_RS232_ENABLE > 0)
   /* UART TX and RX GPIO pin configuration. */
- GPIO_InitStruct.Pin = LL_GPIO_PIN_2;
+ GPIO_InitStruct.Pin = LL_GPIO_PIN_9;   //TX: Serial1 PA9
  GPIO_InitStruct.Mode = LL_GPIO_MODE_ALTERNATE;
  GPIO_InitStruct.Speed = LL_GPIO_SPEED_FREQ_HIGH;
  GPIO_InitStruct.OutputType = LL_GPIO_OUTPUT_PUSHPULL;
  LL_GPIO_Init(GPIOA, &GPIO_InitStruct);
- GPIO_InitStruct.Pin = LL_GPIO_PIN_3;
+ GPIO_InitStruct.Pin = LL_GPIO_PIN_10; //RX: Serial1 PA10-
  GPIO_InitStruct.Mode = LL_GPIO_MODE_FLOATING;
  LL_GPIO_Init(GPIOA, &GPIO_InitStruct);
#endif
...
if (BOOT_COM_CAN_ENABLE > 0)
  /* CAN clock disable. */
  LL_APB1_GRP1_DisableClock(LL_APB1_GRP1_PERIPH_CAN1);
#endif
#if (BOOT_COM_RS232_ENABLE > 0)
   /* UART clock disable. */
-  LL_APB1_GRP1_DisableClock(LL_APB1_GRP1_PERIPH_USART2);
+  LL_APB2_GRP1_DisableClock(LL_APB2_GRP1_PERIPH_USART1);
#endif

led.c

Este archivo gestiona la funcionalidad del LED de usuario para indicar la actividad del bootloader. Localiza el código de configuración de GPIO y cámbialo para utilizar el pin adecuado:

void LedBlinkTask(void)
{
  static blt_bool ledOn = BLT_FALSE;
  static blt_int32u nextBlinkEvent = 0;

  /* check for blink event */
  if (TimerGet() >= nextBlurEvent)
  {
    /* toggle the LED state */
    if (ledOn == BLT_FALSE)
    {
      ledOn = BLT_TRUE;
-      LL_GPIO_SetOutputPin(GPIOA, LL_GPIO_PIN_5);
+      LL_GPIO_SetOutputPin(GPIOB, LL_GPIO_PIN_2);
    }
    else
    {
      ledOn = BLT_FALSE;
-      LL_GPIO_ResetOutputPin(GPIOA, LL_GPIO_PIN_5);
+      LL_GPIO_ResetOutputPin(GPIOB, LL_GPIO_PIN_2);
    }
    /* schedule the next blink event */
    nextBlinkEvent = TimerGet() + ledBlinkIntervalMs;
  }
} /*** end of LedBlinkTask ***/
...
void LedBlinkExit(void)
{
  /* turn the LED off */
-  LL_GPIO_ResetOutputPin(GPIOA, LL_GPIO_PIN_5);
+  LL_GPIO_ResetOutputPin(GPIOB, LL_GPIO_PIN_2);
} end of LedBlinkExit ***/

Preparando los Demos para la Bluepill Plus

La carpeta Prog/ contiene un demo que presenta un LED parpadeante. Esta aplicación tiene dos propósitos principales:

Verificar que el firmware se carga a través de OpenBLT y funciona correctamente.
Proporcionar un ejemplo funcional que usa el diseño de memoria correcto para la compatibilidad con el bootloader.

Al igual que el proyecto del bootloader en la carpeta Boot/, varios archivos en la aplicación Prog/ deben modificarse para coincidir con el hardware de Bluepill Plus y la configuración de memoria utilizada por OpenBLT.

Archivos a Modificar

Makefile

Actualiza la ruta de la cadena de herramientas y las banderas de optimización en el Makefile para que coincidan con las usadas en el bootloader. Esto asegura la compatibilidad y el uso correcto del Toolchain de ARM instalado.

-TOOL_PATH =
+TOOL_PATH = ~/arm-tools/gcc-arm-none-eabi-10.3-2021.10/bin/

-OPTFLAGS = -Os
+OPTFLAGS = -Os -flto

Además, actualiza el script del linker para usar uno alineado con la reserva de memoria del bootloader (por ejemplo, omitiendo los primeros 16 KB de flash para OpenBLT):

-LFLAGS     += -T"STM32F103RB_FLASH.ld" -Wl,-Map=$(BIN_PATH)/$(PROJ_NAME).map
+LFLAGS     += -T"STM32F103C8TX_FLASH.ld" -Wl,-Map=$(BIN_PATH)/$(PROJ_NAME).map

Linker File

Debes usar un script del linker para la aplicación, para asegurar que el firmware comience después del bootloader. Por ejemplo, si el bootloader ocupa los primeros 0x2000 (8KB) de flash:

/* Memories definition */
MEMORY
{
  RAM    (xrw)    : ORIGIN = 0x20000000,   LENGTH = 20K
-  FLASH    (rx)    : ORIGIN = 0x8000000,   LENGTH = 64K
+  FLASH    (rx)    : ORIGIN = 0x8002000,   LENGTH = 64K-8K
}

Startup File

Para el proyecto de la aplicación en Prog/, necesitas reservar espacio para la checksumen el archivo de inicio. OpenBLT usa esta checksum de 32 bits para verificar la integridad del firmware de la aplicación durante el proceso de arranque.

.word RTC_Alarm_IRQHandler
.word USBWakeUp_IRQHandler
.word 0
.word 0
.word 0
.word 0
.word 0
.word 0
.word 0
.word BootRAM          /* @0x108. This is for boot in RAM mode for
                            STM32F10x Medium Density devices. */
+ .word     0x55AA11EE   /* Reserved for OpenBLT checksum*/

/******************************************************************************

main.c

Modifica la configuración de GPIO y periféricos en main.c para que coincida con el diseño de hardware de Bluepill Plus.

/* initializes the CPU, AHB and APB busses clocks */
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
RCC_OscInitStruct.HSEState = RCC_HSE_ON;
RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
RCC_OscInitStruct.HSIState = RCC_HSI_ON;
...
#if (BOOT_COM_RS232_ENABLE > 0)
/* Peripheral clock enable. */
-__HAL_RCC_USART2_CLK_ENABLE();
+__HAL_RCC_USART1_CLK_ENABLE();
#endif /* BOOT_COM_RS232_ENABLE > 0 */
...
/* Configure the LED GPIO pin. */
-GPIO_InitStruct.Pin = GPIO_PIN_5;
+GPIO_InitStruct.Pin = GPIO_PIN_2;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
-HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
+HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
-HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
+HAL_GPIO_WritePin(GPIOB, GPIO_PIN_2, GPIO_PIN_RESET);

#if (BOOT_COM_RS232_ENABLE > 0)
/* UART TX and RX GPIO pin configuration. */
-GPIO_InitStruct.Pin = GPIO_PIN_2;
+GPIO_InitStruct.Pin = GPIO_PIN_9;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
-GPIO_InitStruct.Pin = GPIO_PIN_3;
+GPIO_InitStruct.Pin = GPIO_PIN_10;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
...
#if (BOOT_COM_RS232_ENABLE > 0)
  /* Reset UART GPIO pin configuration. */
-  HAL_GPIO_DeInit(GPIOA, GPIO_PIN_2|GPIO_PIN_3);
+  HAL_GPIO_DeInit(GPIOA, GPIO_PIN_9|GPIO_PIN_10);
#endif /* BOOT_COM_RS232_ENABLE > 0 */
  /* Deconfigure GPIO pin for the LED. */
-  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
+  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_2, GPIO_PIN_RESET);
-  HAL_GPIO_DeInit(GPIOA, GPIO_PIN_5);
+  HAL_GPIO_DeInit(GPIOB, GPIO_PIN_2);

#if (BOOT_COM_CAN_ENABLE > 0)
  /* Peripheral clock enable. */
  __HAL_RCC_CAN1_CLK_DISABLE();
#endif /* BOOT_COM_CAN_ENABLE > 0 */
#if (BOOT_COM_RS232_ENABLE > 0)
  /* Peripheral clock disable. */
-  __HAL_RCC_USART2_CLK_DISABLE();
+  __HAL_RCC_USART1_CLK_DISABLE();
#endif /* BOOT_COM_RS232_ENABLE > 0 */

led.c

Modifica el GPIO al Port B2.

  /* Note that the initialization of the LED GPIO pin is done in HAL_MspInit(). All that
  * is left to do here is to make sure the LED is turned off after initialization.
  */
  -  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
  +  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_2, GPIO_PIN_RESET);
  } /*** end of LedInit ***/
  ...
    {
      led_toggle_state = 1;
      /* turn the LED on */
-    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
+    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_2, GPIO_PIN_SET);
  }
  else
  {
    led_toggle_state = 0;
    /* turn the LED off */
-    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
+    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_2, GPIO_PIN_RESET);
}

Compilar el bootloader y la Aplicación

Ahora que se han realizado las modificaciones necesarias, puedes proceder a construir tanto el bootloader como el Demo.

Compilar el bootloader
Navega al directorio Boot/ y ejecuta:
```
 cd ~/openBLT_bluepill/Boot/
 make clean all
```
Esto debería compilar el código del bootloader y generar el archivo binario o .srec necesario (por ejemplo, BootDemo.srec) para flashear.
Si la compilación se completa con éxito, encontrarás el binario del bootloader dentro del directorio Bin/.
Compilar el demo
Navega al directorio Prog/ y ejecuta:
```
 cd ~/openBLT_bluepill/Prog/
 make clean all
```
¡Todo listo con el firmware para flashear la tarjeta Bluepill Plus!

Nota: Los pasos siguientes, incluyendo instrucciones detalladas para usar el bootloader, realizar actualizaciones de firmware y trabajar con MicroBoot, están completamente explicados en la documentación del proyecto disponible en mi respositorio: razielgdn GitHub .

Flashear el bootloader y la Aplicación

Una vez que tanto el bootloader como la aplicación se hayan construido con éxito, puedes flashearlos en la tarjeta Bluepill Plus usando tu programador preferido (por ejemplo, ST-Link, J-Link o un adaptador USB-to-serial con una herramienta DFU). Sigue estos pasos:

Paso 1: Flashear el bootloader. Usa tu herramienta de programador para flashear el binario del bootloader generado (Boot/Bin/openblt_stm32f103.elf o openblt_stm32f103.srec) en el dispositivo. Asegúrate de que se escriba comenzando en la dirección 0x08000000.
Paso 2: Reiniciar la tarjeta
Después de flashear, reinicia o apaga y enciende la tarjeta. El bootloader se ejecutará primero y esperará una imagen de firmware válida a través de UART o CAN (dependiendo de tu configuración).

Cargar la Aplicación a través de OpenBLT

Para cargar la aplicación compilada (Prog/bin/demoprog_stm32f103.srec) en la tarjeta Bluepill Plus, usa la utilidad de línea de comandos BootCommander.
Asegúrate de que la interfaz y la configuración de velocidad de baudios en MicroBoot coincidan con las de la tarjeta y la configuración del bootloader. Puedes seguir el ejemplo de OpenBLT con STM32F4 Nucleo Board. O la documentación en openBLT to bluepill.

UART

Ejecuta BootCommander con parámetros RS232:

BootCommander/BootCommander -s=xcp -t=xcp_rs232 -d=/dev/ttyUSB0 -b=57600  Prog/bin/demoprog_stm32f103.srec

CAN

Una vez que el hardware esté correctamente conectado, puedes usar BootCommander con SocketCAN para flashear la aplicación en el microcontrolador a través del bootloader OpenBLT.

Configura la velocidad de baudios como en blt_conf.h en el sistema.

sudo ip link set can0 type can bitrate 500000

sudo ip link set up can0

Flashea con BootCommander.

Para flashear la GPIO demo:

BootCommander/BootCommander -s=xcp -t=xcp_can -d=can0 -b=500000 Prog/bin/demoprog_stm32f103.srec

Desarrollar una Aplicación Basada en CAN,el próximo Paso

Con el bootloader OpenBLT y los demos ejecutándose con éxito en la tarjeta Bluepill Plus, el próximo paso es desarrollar una aplicación significativa que aproveche la interfaz CAN.

Esto podría incluir:

Un nodo de sensor que capture ̣̣señales y datos (por ejemplo, temperatura, voltaje o nivel de agua) a través de CAN.
Un controlador de motor o nodo de actuador que reciba comandos de control a través de CAN y responda en consecuencia.
Una herramienta de diagnóstico basada en CAN que informe el estado del sistema o códigos de error.
Un sistema distribuido (por ejemplo, controlador de acuaponía o nodos de automatización del hogar) donde varias tarjetas se comuniquen a través de un bus CAN compartido.
Aprovechar CAN permite una comunicación robusta y en tiempo real entre dispositivos en entornos embebidos e industriales. Con OpenBLT manejando las actualizaciones de firmware, puedes implementar de manera segura y remota nuevas funciones o parches.

Repositorio de Código Fuente y video tutorial

El código fuente completo para el bootloader y los demos está disponible en el repositorio de GitHub: https://github.com/razielgdn.

También está disponible un tutorial en video que muestra cómo usar el bootloader y flashear las demostraciones en YouTube:

ANTERIOREnglish

SIGUIENTECompilar y flashear en linux
